Как подключить двигатель от стиральной машины автомат

Подавляющее большинство стиральных машин двигатель несет коллекторный. Проще управлять. Реверс производится путем изменения коммутации обмоток ротора и статора. Включаются в одном направлении – в другом, осуществляя прямой ход и реверс. Касаемо скорости вращения параметр напрямую зависит от мощности, регулируется величиной угла отсечки напряжения. Не пугайтесь новых терминов, рассмотрим подробно, заодно покажем, как подключить двигатель стиральной машины-автомат к сети переменного тока 230 вольт. Так часто делают в ремонтных мастерских, в недобросовестных магазинах можно купить – не ведая – результат подобного эксперимента. Давайте примемся за дело!

Синхронные двигатели

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.

Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

На этом принципе и основана работа синхронного электродвигателя.

В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.

Как подключить двигатель от стиральной машины автомат

Подавляющее большинство стиральных машин двигатель несет коллекторный. Проще управлять. Реверс производится путем изменения коммутации обмоток ротора и статора. Включаются в одном направлении – в другом, осуществляя прямой ход и реверс.

Касаемо скорости вращения параметр напрямую зависит от мощности, регулируется величиной угла отсечки напряжения. Не пугайтесь новых терминов, рассмотрим подробно, заодно покажем, как подключить двигатель стиральной машины-автомат к сети переменного тока 230 вольт.

Так часто делают в ремонтных мастерских, в недобросовестных магазинах можно купить – не ведая – результат подобного эксперимента. Давайте примемся за дело!

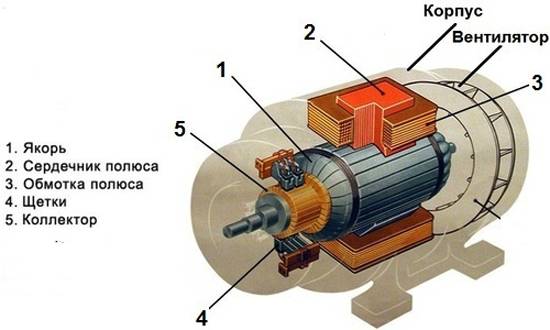

Работа коллекторного двигателя

Понимающему принципы работы коллекторного двигателя пуск не покажется сложной задачей. Давайте кратенько пробежимся, чтобы понять суть проблемы. Приведенный рисунок схематично показывает:

Принцип действия коллекторного двигателя

1. Конструкция коллекторного двигателя из обмоток статора (прямоугольник с косыми линиями), коллектором (узкие оранжевые прямоугольники), щетками (вертикальные серые прямоугольники).
2. Схема электрических соединений приводится для постоянного тока. Синей линией показан минус (северный полюс), красной – плюс (южный полюс).
3. Вдоль по горизонтальному ряду даны поперечные разрезы ротора, статора (схематично). Для простоты неподвижная часть двигателя представлена двумя полюсами, хотя реально их больше. Синим помечен северный, красным – южный. Если разобрать электродвигатель, можно своими глазами наблюдать схожую картину. Срез ротора напоминает поперечину магнетрона.

Как это работает. Коллектор двигателя образован секциями, которые схематично видим на рисунке. Барабан медный разбит изолирующими поперечинами на ровные ряды ламелей. Каждая секция снабжена выводами строго на противоположных сторонах окружности. Соответственно, подходят две щетки. По одной на каждую сторону. Одна секция получает питание, в катушке возникает поле. Давайте посмотрим, к чему это приводит.

• В верхней части рисунка видим прямое включение статора и ротора. Поле распределено так, что вал начинает крутиться по часовой стрелке. Заряды одинаковых знаков статора и ротора отталкиваются, разных – притягиваются. Секция пройдет некоторое расстояние по кругу, щетки перебрасываются на следующую, и начинает работать она. Цикл повторяется, пока подведено напряжение питания.
• Включая щетки навстречу статору, распределение зарядов на роторе сменяем противоположным. Смотрите, к чему приводит реверс (нижняя часть рисунка). Вал электродвигателя крутится против часовой стрелки. Как и прежде, заряды одинаковых знаков притягиваются, разных – отталкиваются.

Коллекторный электродвигатель

Для изменения направления движения двигателя стиральной машины используются специальные контакторы (силовые реле). При необходимости ротор включается навстречу статору, образуется реверс. Важно одно: если вал крутится не так, измените направление включения обмоток. А как сделать – расскажем позже.

Коннектор (разъем) двигателя стиральной машины

Коннектор двигателя стиральной машины напоминает пресловутый пластиковый разъем, до боли знакомый компьютерщикам. Легко стыкуется, но отсоединить обратно невозможно. Помогают ремонтники рукам шлицевой отверткой. Каждая половинка содержит чаще 10 контактов, некоторая часть не задействована. Вот для чего могли служить пины (читайте, пригодится при изучении):

1. По два на ротор, статор, итого, четыре клеммы формируют окончания обмоток. С неподвижной части иногда выводится середина. Помогает реализовать разнообразные режимы работы техники. Управление скоростью обычно происходит путем изменения угла отсечки напряжения. Представьте себе: из розетки приходит ровная синусоида с действующим значением 230 вольт. Двигателю много. Часть периода синусоиды отсекается силовым ключом. К примеру, тиристором. Действующее значение напряжения стремительно падает. На Самсунгах стоит корейский движок с иероглифами, русским языком (правда, по-английски) написано (возьмите на карандаш, если понадобится определить мощность электродвигателя), что в режиме отжима потребляется 300 Вт (входной ток 3 А), стирки – 40 Вт (ток 4 А). Как понимать – ток больше, потребление меньше? Нет. Просто угол отсечки разный. В первом случае действующее значение составит 300/3 = 100 В, во втором – 40/4 = 10 В. Управление скоростью понадобится самоделкиным. Либо подавайте напряжение через трансформатор.
   Измерение параметров двигателя
2. Что касается скорости вращения, цифру помогает оценить тахогенератор (скорее тахометр). Становится, по сути, источником импульсов, следующих синхронно с валом, на него приходится минимум два вывода коннектора. Одна маленькая сложность: в тахогенераторе движущиеся части. Минус надежности оборудования. Чаще применяется датчик Холла. Пластина проводящего ток материала, реагирующая на приближение магнитного поля. Сообразно скорости движения вала изменяется частота следования импульсов. Пластина может служить вечно. Механического контакта лишена, отсутствуют подвижные части. Датчик Холла используется далеко не только для контроля скорости движения вала с целью реализации программы стирки. Помогает взвешивать белье. После замачивания ткань намокает, веса определяет скорость раскрутки барабана. Воспользовавшись специальными формулами, аппаратура вычисляет вес белья. Учтите, датчик Холла снабжен тремя выводами. На двух питание, с третьего снимаются импульсы.
3. Большинство электродвигателей содержит защиту против перегрева. Реализуется посредством примитивного термопредохранителя. Происходит перегрев – элемент перегорает. Коннектор припас два вывода. Используются схемой контроля целостности цепи. Отслеживать может центральный процессор, в простейшем случае обмотки электродвигателя просто питаются через защиту. Термопредохранитель часто крепится на корпусе двигателя. Для стиральных машин мотор изготавливается, чтобы по контуру образовывалось нечто, напоминающее магнитопровод (набор стальных пластин). Термопредохранитель располагается либо там, либо под изоляцией обмоток. Безразлично нашим целям, если нет боязни сжечь двигатель. Через защитную цепь лучше включать оборудование. Термопредохранитель стоит последовательно обмоткам.

Как работает асинхронный двигатель?

Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.

Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.

В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.

Подключение электродвигателя от стиральной машины автомат

24.02.2016

Со временем стиральные машины устаревают и выходят из строя. И любой хозяйственный человек обязательно задастся вопросом — «Куда же можно применить двигатель от стиральной машины?» т.к. данный электродвигатель является высоко оборотистым и может показаться, что он абсолютно бесполезен в быту.

НО! Не спешите выбрасывать этот двигатель!

Благодаря регулятору оборотов с поддержанием мощности у данного мотора открывается огромный потенциал применения. Давайте разберемся как же все таки подключить коллекторный электродвигатель от стиральной машины автомат с помощью платы регулировки оборотов без потери мощности.

Схема подключения электродвигателя стиральной машины автомат

Для того что бы подключить электродвигатель к плате или напрямую в сеть, вам необходимо разобраться с имеющимися у него проводами. Для этого Вам понадобится мультиметр. Двигатель имеет три (иногда четыре) группы контактов:Обмотка электродвигателя (может состоять из двух или трех выводов со средней точкой); Щетки электродвигателя (два вывода проводов); Таходатчик (два вывода проводов); Термопара (два вывода проводов), термопара устанавливается не на всех двигателях, и нами не используется (на рисунке не обозначена).

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Рекомендуем:

Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.

К плюсам асинхронных агрегатов относят:

• незамысловатую конструкцию;
• простое обслуживание, предусматривающее замену изношенных подшипников и
• периодическое смазывание электродвигателя;
• бесшумную работу;
• относительную дешевизну.
• Недостатки, конечно, тоже есть:
• низкий КПД;
• большие размеры;
• небольшая мощность.

Читать также: Поделки на токарном станке по металлу

Такие моторы, как правило, устанавливают на модели недорогие.

Варианты использования

Рабочий мотор от СМ можно применить в хозяйственных нуждах. Решили выложить двор плиткой? Изготовьте самодельный вибростол.

Вам понадобится одна плита, закрепленная подвижными деталями к основе. Запуск электродвигателя от стиральной машины будет способствовать движению плиты. Выпуская воздух из бетона, можно улучшить качество плитки, сделать ее прочнее и долговечнее.

Также можно сделать бетономешалку, только дополнительно понадобится еще бак. Внутрь бака устанавливаются металлические лопасти в виде буквы «П». Сливное отверстие закрывается. Как подключить двигатель стиральной машины к самодельной бетономешалке, можно увидеть на видео:

Если вы немного разбираетесь в технике и имеете желание что-то сделать своими руками, тогда вы найдете применение мотору. Как запустить двигатель от стиралки, вы уже знаете, поэтому приступайте к работе. Видео по теме вам поможет:

Схема подключения

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

• схема подключения демонстрирует, что мотор работает без пусковой обмотки;
• в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:

Видео: Как подключить двигатель от стиральной машины к 220

Главное – соединить строго в соответствии со схемой подключения провода.

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Пошаговое выполнение работ

Подсоединение двигателя от стиральной машины – дело не сложное. Вам не пригодятся пусковые обмотки и конденсаторы, достаточно знать, как правильно подключить соединения.

Для этого:

• Соедините концы проводов от статора и ротора. Обязательно изолируйте место контакта.

• Остальные два провода подсоедините к источнику напряжения 220 Вольт.

Будьте осторожны! Во время подключения к электричеству произойдет запуск (включение) двигателя от стиральной машины. При этом он может сильно вибрировать, поэтому заранее обеспечьте мотору безопасное расположение.

Подключение прошло успешно. Если вам нужно изменить направление вращения, поменяйте местами провода, ведущие к ротору. Смотрите схему на фото:

Этот вариант запуска подходит для деталей современных СМА. Как же подключить электродвигатель от старой стиральной машины? Работа кропотливее, чем в первом случае. Понадобятся реле пуска и кнопка без фиксации.

1. Настройте тестер в режим измерения сопротивления.
2. Прикладывайте щупы к обмоткам мотора, сравнивая показания. Нужно отыскать парные обмотки.

Важно понимать, что рабочая обмотка всегда показывает сопротивление меньше, чем пусковая.

По такой схеме подключается асинхронный двигатель стиральной машины:

Разберем подробнее, как по схеме подключить мотор СМА. Для этого расшифруем условные обозначения:

• SB обозначается кнопка-включатель. Она позволяет подключить к сети питания обмотку.
• ПО – это пусковая обмотка, позволяющая создавать крутящий момент. Вы можете его скоординировать в одну из сторон.
• ОВ – рабочая обмотка или обмотка возбуждения. Создает магнитное поле для вращения.

Вам нужно подать электричество на обмотку возбуждения. Для этого напрямую подключите ее к сети 220 Вольт. Кратковременное питание подается и к пусковой обмотке, только с помощью кнопки (SB).

Теперь вы знаете, как включить мотор (двигатель) от стиральной машины. Для его запуска нужно нажать кнопку. Изменение направления вращения происходит по предыдущему принципу – провода меняются местами.

Схема подключения двигателя в старой стиральной машине

Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.

Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.

Как подключить мотор от стиральной машины напрямую

Знание того как подключается двигатель стиральной машины автомат нужно для проверки исправности работы, или для применения его в других целях. Не все моторы удастся проверить и использовать в бытовых устройствах. Но большинство довольно легко подключается — главное, знать принцип работы и схему.

В современных стиралках применяются три типа двигателей:

Подсоединение

Так как наиболее распространены коллекторные двигатели, то рассмотрим подключение на них.

В таких устройствах есть следующие элементы:

• статор;
• ротор;
• тахометрический генератор;
• термопредохранитель (в некоторых моделях);
• заземление.

Нужно определить все контакты в колодке.

Прежде всего смотрим пару проводов от таходатчика — они, как правило красного цвета, и самые тонкие. Местоположение легко установить зрительно.

Таким же образом определяем ротор. От щёток двигателя идут провода непосредственно в колодку.

Если нет термодатчика, то оставшиеся два контакта — это статор. В стиральных машинах БЕКО (BEKO) заземление находится в колодке. В остальных оно располагается отдельно.

Общая схема подключения показана на рисунке ниже.

Как видно, сначала нужно сделать перемычку между ротором и статором. Затем подать напряжение 220 вольт на оставшиеся два. Но если так сделать, а двигатель при этом не закреплён, то он просто «взлетит», т. к. сразу наберёт максимальные обороты. Дело в том, что в стиральной машине скорость регулируется с помощью тахометрического генератора.

При прямом подключении нужно между фазой и контактом добавить сопротивление. лучше всего для этого подойдёт ТЭН, т. к. он под рукой. Нагреватель ограничит обороты, и двигатель запустится плавно. Таким образом, можно проверить его исправность или же использовать в различных устройствах.

Для включения асинхронного двигателя нужен пусковой конденсатор. Но для проверки, можно обойтись и без него. Для этого придерживаемся методике:

• с помощью тестера определяем пары обмоток;
• через ТЭН, последовательно подключаемся к каждой;
• пальцами, кратковременно закручиваем вал.

В этом случае нужно соблюдать осторожность, чтобы не повредить руку.
