Как расшифровать обозначения на стиральной машине Bosch?

Чтобы полноценно пользоваться стиральной машиной Бош, нужно знать условные обозначения, которые нанесены на панели или появляются на электронном табло.

Их неверная интерпретация может привести к нарушениям правил эксплуатации и поломке бытовой техники в будущем.

О том, как расшифровать обозначения на стиральной машине Bosch, читайте в статье.

Расшифровка значков на дисплее стиралки Бош

Электронное табло необходимо для отображения динамичной информации, например, о выполняемых программах или о случившихся неполадках в работе техники. В зависимости от модели, набор индикаторов может отличаться, но существенной разницы нет.

Описание значков:

1. Буква C с кружком сверху указывает на то, при какой температуре осуществляется стирка. В зависимости от степени нагрева, цифра рядом изменяется, например, 60 или 90 градусов. Если загорается звездочка, значит вода холодная.
2. Закрученная спираль означает отжим. Расположенная рядом с ней цифра указывает на его скорость. Если стоит цифра 0, значит, выбран режим без отжима.
3. Далее следует значок часы. Он указывает, какое количество времени осталось до завершения стирки, например, 2:30 в режиме «часы:минуты».

4.
   Таз, наполненный водой с направленной вверх стрелкой, обозначает включение функции дополнительное полоскание.

5. Надпись Speed Eco указывает на включение функции экономии времени. Ее задействуют при небольшой загрузке белья и его несильном загрязнении.
6. Пустой таз и тонкий прямоугольник в нем обозначает запуск предварительной стирки.
7. Стрелка и значок пауза II – символы указывают на то, что цикл приостановлен, например, для отмены выбранного режима или дозагрузки белья.
8. Кружок и расположенный вверху замочек указывают на блокировку загрузочного люка.
9. Значок «ключ» указывает на активацию функции защиты от детей.
10. Появление буквы E или F с какими-либо цифрами — это код ошибки, сигнализирующий о неисправности прибора.

Электронное табло может быть с клавишами и без них, также встречаются сенсорные дисплеи. Кнопки на экране соответствуют изображению. Например, нажимая клавишу под значком «температура», будет изменяться градус воды.

Страны сборки

Прежде всего, давайте научимся распознавать части маркировочного обозначения, которые рассказывают нам о стране сборки стиралки Bosch. Определить происхождение стиральной машины можно, прежде всего, по буквенному индексу, который можно найти на конце маркировочного обозначения той или иной модели.

1. OE – говорит нам о том, что машинка была изготовлена в России, Белоруссии или на Украине.
2. EE – этот индекс указывает, что машинка была собрана в Испании.
3. BY – говорит нам о том, что стиралка Бош была сделана в Восточной Европе.
4. GB – этот индекс говорит нам о том, что машинка Bosch была собрана в Великобритании.
5. EU – этот индекс указывает на то что стиральная машина была произведена в Восточной или Западной Европе.

Что означает тот или иной индекс-приставка очень важно, но нужно понимать, что не все обозначения имеют такие приставки. Тем более по индексу нельзя точно определить страну происхождения. Сделать это с конкретной стиральной машиной Bosch поможет трехзначный буквенный код в самом начале маркировочного обозначения. Давайте приведем конкретные примеры.

1. WAS – означает, что данная модель собрана в Германии.
2. WLX – эти машинки тоже собираются в Германии.
3. WAE – данным кодом обозначают машинки, сделанные в Польше или в Турции за исключением модели с маркировочным обозначением WAE28441, она собрана в Германии.
4. WLF – в большинстве случаев этим кодом обозначается техника собранная в Германии, если числовой код заканчивается на 4 или 5 – в Китае.
5. WAA – так обозначаются модели изготовленные в Турции.
6. WOT – машинки Бош из Франции.
7. WOR – данная техника собирается в Польше.
8. WFX – старое обозначение, которое выдает стиральные машины собранные в Польше.
9. WLM – код выдающий китайскую технику.

Вышеперечисленными кодами обозначается самая разная техника для стирки от Бош: узкая, полногабаритная, с вертикальной и фронтальной загрузкой.

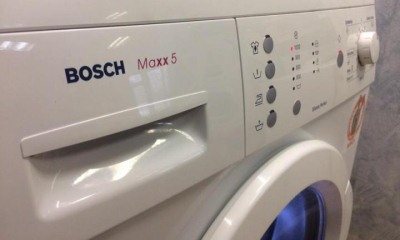

Что означают символы на панели управления?

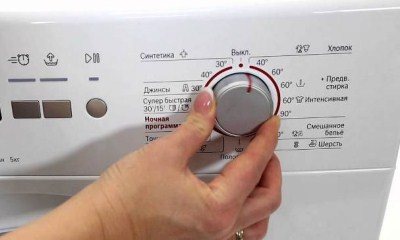

На панели управления расположен вращающийся контроллер со стрелкой. По бокам от него есть значки, которые соответствуют разным программам. Их выбор осуществляется путем вращения ручки.

Также на панели есть кнопка включения и выключения машинки в виде кружочка с небольшой вертикальной линией. Прочие символы:

• наполовину заполненный таз с водой – это значок стирка;
• загнутая в кружок спираль указывает на отжим белья, под ним расположены индикаторы с цифрами 1000, 900, 800 и пр., в зависимости от выбранной скорости отжима будет гореть соответствующий диод;
• пустой таз обозначает полоскание;
• таз с прямоугольником в нем – предварительная стирка;
• утюг, стоящий на ровной полосе – функция легкая глажка;
• таз с водой и стрелкой вверх – дополнительное полоскание;
• футболка с пятном указывает на стирку сильнозагрязненных вещей.

Если стиральная машина оснащена дисплеем, то часть изображений на панели будет отсутствовать. Они просто переносятся на экран и загораются в нужный момент.

Основные значки

Большинство производителей использует схожую символику для обозначения основных процессов стирки. Значки изображают на панели управления рядом с кнопкой «Старт». Иконки условно делят на 4 группы, обозначающие:

• этапы стирки (полоскание, отжим, слив воды и т. п.);
• основные режимы (хлопок, синтетика, шелк и т. д.);
• дополнительные программы (детское белье, экономичная стирка и т. п.);
• особые настройки (легкая глажка, половинная загрузка, контроль пенообразования и пр.).

Рассмотрим каждую группу более детально. Основные процессы и этапы стирки имеют следующие обозначения:

• круг или ромб с вертикальной чертой посередине или в верхней части – кнопка включения и выключения машины;
• треугольник и две вертикальные черты – пуск/пауза (запуск выбранной программы и пауза в ее выполнении);
• улитка или спираль – значок отжима на стиральной машине. Если таких иконок две, то более закрученная спираль означает обычный отжим, менее закрученная – деликатный;
• перечеркнутая спираль – режим без отжима;
• тазик с водой и одной верхней волнистой линией – стирка;
• таз с водой и две вертикальные линии – энергичная стирка;
• таз со значком руки или отдельное изображение руки – режим ручной стирки;
• таз с одной вертикальной чертой – предварительная стирка;
• таз с двумя вертикальными линиями – основная стирка или обычная/ежедневная;
• таз с литерой R или несколькими предметами/вещами – быстрая стирка (освежение белья);
• таз со снежинкой или снежинка, изображенная отдельно, – стирка в холодной воде;
• таз с пунктирными линиями внутри – значок полоскания на стиральной машине. В некоторых моделях полоскание обозначается значком душа;
• таз с вертикальной стрелкой, направленной вниз (может быть дополнен волнистой линией) – слив воды;
• солнце – сушка белья;
• утюг – функция, обеспечивающая легкую глажку белья.

Значки основных режимов стирки и типов ткани также в основном одинаковы у большинства производителей. Программы для основных видов ткани отображаются следующими иконками:

• хлопок – плод хлопчатника или облачко на палочке;
• синтетика – колба с носиком (или без), вешалка-плечики или футболка на плечиках;
• шелк – перо, шарфик, бабочка или цветок (часто такой же значок на стиральной машине – деликатная стирка);
• джинсы – рисунок брюк;
• шерсть – клубок или моток шерсти.

В качестве основных программ стирки многие модели техники имеют:

• интенсивный режим, которому соответствует изображение одной или нескольких вещей с пятнами;
• деликатный режим – иконка в виде цветка, напоминающего ромашку;
• эко-режим (экономичная стирка) – изображение дерева или литера E.

Дополнительные программы стирки обычно имеют иконки, по которым легко понять, что означает данная функция. К примеру, изображение футбольного шара – это режим для стирки спортивной одежды, кеды – для стирки обуви и т. д.

Современная стиральная техника имеет множество сопутствующих функций, которые помогают довести процесс стирки до совершенства. Дополнительные настройки встречаются практически во всех новых моделях. Расскажем об изображениях, соответствующих наиболее распространенным программам и опциям:

• программа удаления пятен – футболка с черным кружком или квадратом. Режим для сильно загрязненной одежды. При его включении происходит замачивание белья в пене на длительное время;
• режимы для стирки пледов/покрывал/занавесей – схематичное изображение данных изделий;
• ночная стирка/бесшумный режим – иконка луны со звездами или изображение рупора;
• режим для спортивной одежды из мембранных тканей – рисунок гор или надпись «outdoor»;
• таймер отложенной стирки – изображение циферблата часов;
• половинная загрузка – гиря с цифрой;
• блокировка от детей – иконка замочка;
• контроль пенообразования – мыльные пузыри.

У моделей с механическим управлением в процессе стирки на панели будут светиться индикаторы над кнопками, соответствующими выбранным опциям. К примеру, если запущен режим для хлопка, а процесс стирки в данный момент находится на стадии полоскания – на панели будут светиться индикаторы над иконкой хлопка и изображением таза с пунктирными линиями. Если вы отключите отжим, индикатор будет горесть и над значком с изображением перечеркнутой спирали.

Режимы стирки

Количество программ в стиральных машинках Бош разное. Чем дороже и современнее прибор, тем их больше. Выбор режимов осуществляется путем поворота контроллера. Его направляют на нужное изображение и подпись.

Основные символы:

1.
   Рубашка и расположенный сверху крючок вешалки – стирка синтетики. При этом режиме температура воды будет не выше 40 градусов.

2. Платье с цветком – стирка хлопковых и льняных тканей. Есть возможность выбора температуры в диапазоне 40-90 градусов.
3. Платье и штаны – картинка обозначает стирку смешанных тканей.
4. Майка и изображение бабочки – уход за деликатными тканями: тонким бельем и шелком. Температура стирки в этом режиме не превышает 30 градусов.
5. Смотанная в клубок пряжа – стирка шерстяных изделий.
6. Изображение ползунков – режим для ухода за детской одеждой.
7. Одиночные брюки – стирка джинсовых изделий.
8. Футболка с цифрой – стирка спортивной одежды.
9. Куртка с капюшоном или изображение горы с заснеженной вершиной – стирка зимних вещей с наполнителем.
10. Луна и две звезды – режим ночной стирки. Она не предполагает отжим белья.

Кроме перечня основных программ, на передней панели могут быть значки, позволяющие укоротить выбранный цикл:

• будильник – программа длится час, выполняется в активном режиме;
• будильник, наполовину перечеркнутый – цикл выполняется 30 минут;
• часы, закрашенные на четверть – программа завершится в течение 15 минут.

Перечисленные опции в большей степени подходят для освежения изделий, а не для полноценной стирки. Для очищения сильнозагрязненных вещей их не используют.

Как расшифровываются значки в «Бош»?

Все картинки, изображаемые на моделях СМА от бренда Bosch, по смыслу можно разделить на три категории:

• Значки о вещах. Они конкретизируют, что именно стирается — джинсы, шторы, обувь, детские или спортивные вещи.
• О типе ткани. Указывают на материал изготовления изделий — хлопок, шерсть, шелк, синтетика.
• Программы и подпрограммы.
• Особые функции.

Приведем описания картинок, используемых немецким брендом, и разберемся подробнее в их классификации.

Основные значки

К ним относятся рисунки, которые использованы во всех моделях Bosch:

• Обозначение кнопки включения-выключения. Она выглядит как кружок с вертикальной линией внутри.
• Стирка. Картинка — тазик, наполовину наполненный водой. Вариантов процесса много — ручная, предварительная, деликатная, экспресс, эконом.
• Полоскание. Таз с водой.
• Отжим. Закрученная спираль. Предусмотрен выбор оборотов.

Вещи и типы тканей

Режим выбирается в зависимости от материала изготовления и назначения изделия:

1. Рубашка, подвешенная на крючок — для синтетики. Длительность программы определяется загрузкой барабана. Диапазон — от получаса до 1,5 ч. Нагрев воды — до 40 °C. Синтетические вещи, стираемые в таком режиме — в полной безопасности.
2. Платье с цветочком и боди. Для хлопка. Длительность — 2 часа. Время варьируется в зависимости от дополнительно выбранных опций. Максимальная температура — 90–95 °C.
3. Платье с цветком и брюки. Комбинированная и быстрая стирка. Продолжительность определяется загруженностью барабана и моделью. Так, аппараты Bosch classixx 5 стирают в этом режиме полчаса, а logixx 6 — 50 минут. Максимальный нагрев воды в экспресс-режиме — 50 °C.

1. Платье и бабочка. Для тонких тканей. Подходит для шерсти и шелка. Вещи стирают при 30 градусах, не более.
2. Рука, опущенная в таз, и моток шерсти. Для отстирывания деликатных тканей, прежде всего шерсти.
3. Джинсы. Для джинсовой ткани. Длительность — 40 мин. В СМА classixx 5 — полтора часа.

1. Рубашка. Для рубашек и блузок. Отстирывание при 40–60 градусах.
2. Футболка. Для спортивной одежды. Температура — 40 градусов.
3. Ползунки. Для детских вещей. Процесс идет при высоких температурах.

Значки программ и подпрограмм

Значки, обозначающие опции, которые позволяют управлять параметрами стирки:

• Тазик со стрелкой, направленной вниз. Это обозначение слива воды. Функция может пригодиться, если понадобится остановить аппарат.
• Тазик, наполненный водой. Это полоскание. Можно регулировать интенсивность процесса.
• Закрученная спираль. Обозначение отжима. Скорость отжима регулируется. Чем больше обороты, тем интенсивнее отжимание и тем суше вещи на выходе.

• Часики. Обозначают экспресс-стирку. Длительность процесса — до 40 минут.
• Часики с заштрихованным сектором — супербыстрая стирка для сильно загрязненных вещей.

Особые функции

Это опции, которые есть не во всех, а в отдельно взятых моделях «Бош». Благодаря уникальным настройкам удается качественно отстирать вещи от трудно выводимых загрязнений в максимально короткое время. Специальные функции в стиралках maxx 5, logixx, classixx:

• Футболка с темным пятном. Для сильно грязных вещей. Интенсивное отстирывание, позволяющее избавлять изделия от трудно выводимых пятен. Выбирая эту программу, нужно учитывать тип ткани — не для всякой подойдет высокая температура и обороты.
• Тазик с вертикальной полоской. Предварительная стирка. Используется для облегчения отстирывания. По назначению аналогична функции замачивания. Выбирают для сильно грязной одежды.
• Утюг. Опция легкой глажки. Предотвращает помятость вещей. Суть процесса — вращение на небольшой скорости. После такой функции постиранные изделия легче гладить.
• Тазик с водой и стрелкой, направленной вверх. Это опция дополнительного полоскания. Устанавливают для более качественного выполаскивания.

Вышеназванные функции не только влияют на качественные показатели процесса, но и экономят ресурсы.

Ошибки

Стиральная машина Бош оснащена функцией самодиагностики. Она распознает неисправности и отправляет информацию на дисплей в виде кода ошибки. Зная их, можно самостоятельно справиться с большей частью поломок.

Расшифровка кода и способ устранения:

1. F00, Е00 – произошел сбой в программном обеспечении платы управления. Прибор нужно перезагрузить.
2. Е02 – неисправен двигатель. Нужно проверить контакты мотора, оценить состояние щеток и обмотки.
3. F36, F67, Е67 – произошел сбой в работе модуля управления. Решить проблему можно путем перезагрузки прибора, либо ремонтом платы.
4. Е01, F34, F36, F61 – коды ошибок, указывающие на неполадки с люком. Он может не закрываться из-за попадания постороннего предмета или из-за поломки УБЛ.
5. F02 – в прибор не подается вода. Необходимо проверить заливной клапан на предмет засора, или поломки, а также оценить работоспособность прессостата.
6. F03, F18, Е18 – проблемы с сливом воды. Не исключен засор в области сливного фильтра или шланга, либо поломка помпы.

7.
   F04, F31 – обнаружена протечка. Возможно, прохудилась манжета люка, либо в сливной системе сформировался засор.

8. F16, Е16 – прибор не может заблокировать люк и начать стирку. Нужно проверить, не мешает ли дверце какая-либо вещь, а также оценить состояние УБЛ.
9. F17, Е17 – вода не поступает в барабан. Чаще всего причина кроется в неисправности прессостата.
10. F19 – вода не нагревается. В 90% случаев оказывается сломан ТЭН.
11. F20 – вода нагревается, но этого происходить не должно. Необходимо проверить температурный датчик.
12. F21, F43 – не вращается барабан. Причина может крыться в попадании постороннего предмета, в низком напряжении сети или замыкании мотора.
13. F22, F37, F38 – машинка не нагревает воду из-за неисправности температурного датчика. Он не подлежит ремонту, требуется его замена.
14. F23, Е23 – сработала система «Аквастоп», нужно искать причину протечки.
15. F25 – сломался прессостат. Если в трубке нет засора, но датчик не работает, его нужно менять.
16. F26, F27 – сломался датчик уровня давления. Его необходимо менять.
17. F28, F29, F60 – неисправен датчик потока воды. Он не подлежит ремонту, требуется замена.
18. F40 – ошибка сети питания. Нужно дождаться стабилизации напряжения.
19. F42 – моторчик двигателя вращается очень быстро. Этот код указывает на поломку таходатчика или самого двигателя.
20. F44 – мотор не вращается в другую сторону. Требуется ремонт детали.
21. F59 – произошла поломка 3d-датчика. Его нужно заменить.

Более подробно о кодах ошибок стиральной машины Бош читайте здесь.
