Универсальная инструкция по разборке стиральных машин: 23 видео для любых марок

Столько лет она трудилась на вас, помогала, выручала, а тут раз — и сказка кончилась. Да, стиральные машины со временем ломаются, и приходится изучать, что именно сломалось. В этой статье рассмотрим, как правильно разобрать стиральную машину, почистить патрубки и извлечь, поломанные частично или целиком, модули.

Статья актуальна для следующих моделей стиральных машин: Ardo / Ардо, Beko / Беко/Веко, Bosch Avantixx, Classixx, Logixx, Maxx, SportLine / Бош Авантикс, Классикс/Классик, Логикс, Макс, Спортлайн; Brandt / Брандт, Candy Aquamatic, Holiday, CNE, CTS / Канди Акваматик, Холидей; Daewoo / Дэу, DEXP / Дексп, Electrolux Time Manager / Электролюкс, простите, Тимеманагер, Evgo / Эвго, Gorenje / Горенье, Haier / Хайер, Hansa / Ханса, Hotpoint Ariston Margherita, RSM, ARSL, ARWM / Хотпоинт Аристон Маргарита, Indesit IWSB, WISL, WISN, WITL, Innex / Индезит Висл, Инекс; LG / ЛДжи/ЛЖ; Miele / Миле, Samsung Diamond, WF, EcoBubble, Bio Compact / Самсунг Диамонд, Эко Баббл, Био Компакт; Siemens / Сименс, Vestel / Вестел, Whirlpool AWG / Вирпул, Zanussi Aquacycle, EcoValve / Занусси Аквасайкл, ЭкоВалв; Атлант, Вятка, Десна, Донбасс, Малютка-2, Сатурн, Сибирь, Фея-2, Эврика-3 и других марок с вертикальной и горизонтальной загрузкой, автоматов и полуавтоматов.

Чем разборка горизонтальной машинки отличается от вертикальной?

Схемы разборки машин с различной загрузкой отличаются видами креплений, болтов и другими мелкими моментами. Сам процесс извлечения сломанных деталей из корпуса практически одинаков. Мы делаем универсальную инструкцию, чтобы помочь отремонтировать любую технику, поэтому опускаем лишние нюансы.

В конце материала приведены видео с разборкой разных моделей машинок — смотрите их, чтобы «бесплатно» понять тонкости «в картинках» и повторить всё своими руками в домашних условиях.

Ремонт вертикальной стиральной машины своими руками

В большинстве квартир места для установки стиральной машины автомат катастрофически не хватает. Создаётся такое странное ощущение, что те, кто эти квартиры проектировал, считали, что стиральная машина для будущих жильцов излишняя роскошь.

Хорошо, что разработчики домашней бытовой техники были с такой постановкой не согласны и создали автоматическую стиральную машину с верхней загрузкой. Именно такой тип машин (при сохранении максимальной загрузки белья) имеет компактные размеры и может устанавливаться в помещения даже небольших размеров.

А то, что для загрузки дверь открывается вверх, позволяет ещё больше сократить необходимое для эффективной работы пространство. Для многих людей это единственный возможный вариант стиральной машины, который позволяет хоть как-то втиснуть её в ванную или совмещённый санузел.

Вот только вертикальные стиральные машины, как и машины с фронтальной загрузкой, тоже могут выйти из строя. И неисправности их могут быть своеобразными. Какие неполадки характерны для этого вида машин и как справиться с возможными проблемами – выясним далее.

Как подготовиться к разборке

Обесточьте аппарат

Ни в коем случае не разбирайте стиралку с включенным питанием. Это нанесет вред машинке и, в первую очередь, ее хозяину.

Отключите подачу воды

Отключите подачу воды на машинку, а также сливной шланг, идущий от водяного клапана к канализации. И слейте остатки воды.

Приготовьте эти инструменты

• сервисный крючок;
• гаечные ключи с диаметром 8, 9, 19;
• отвертка с плоским концом;
• отвертка с крестообразным наконечником;
• кусачки или клещи, нужные для зажимы хомутов;
• строительные кусачки;
• плоскогубцы с изолированными рукоятками;
• изогнутые плоскогубцы (чем-то похожи на щипцы).

Записать последовательность разборки

Рекомендуем записать или снять на видео процесс разборки, это сэкономит кучу времени в будущем, когда начнете собирать стиралку обратно.

Как заменить подшипники в стиральной машине?

«Какие признаки говорят о том, что требуется замена подшипников в стиральной машине? Как осуществляется замена подшипников самостоятельно? Что делать, если подшипники «полетели» и машина начала издавать странные звуки? Мы подробно вам об этом расскажем в данной статье!»

Стиральная машина – это бытовой прибор, который испытывает значительные нагрузки из-за постоянного частого использования. На протяжении срока эксплуатации некоторые части и механизмы могут выйти из строя, а детали износиться. Это вполне естественно при таких нагрузках.

Первым признаком того, что требуется замена подшипников в стиральной машине

, является появление характерного стука и потрескивания во время стирки и полоскания. Не исключено и зацикливание барабана, когда подшипники изрядно износились и не могут выполнять свои функции.

В этом случае потребуется незамедлительно вызвать мастера по ремонту стиральных машин или принять меры по самостоятельной замене.

Тут необходимо обратить ваше внимание на то, что процедура довольно сложная и трудоемкая. У малоопытных людей на это может уйти масса времени, и нет уверенности, что все работы будут проведены в правильном порядке, а результат будет положительным.

Поэтому в случае неуверенности в хорошем результате собственных трудов лучше не рисковать и доверить дело профессиональным мастерам, способным быстро разобрать ваш бытовой прибор, заменить износившуюся деталь и собрать машину без допущения ошибок. Наши специалисты знают в этом деле толк и имеют огромный опыт в проведении подобного рода ремонта.

Они с радостью вам помогут и восстановят неисправный агрегат быстро, качественно и в вашем присутствии в назначенное время.

Замена подшипников самостоятельно

Итак, для того чтобы добраться до неисправного компонента потребуется практически полная разборка корпуса вашей стиральной машины. Для проведения такой работы и впоследствии правильной обратной сборки не лишним будет вооружиться фото или видеокамерой. Так вы сможете потом гораздо быстрее собрать корпус в обратном порядке и допустить минимум ошибок.

Для этого вам понадобится следующий инструментальный набор:

• Молоток
• Пассатижи
• Набор ключей различных диаметров
• Крестовая и шпицевая отвертки
• Стержень металлический
• Кусачки
• Набор шестигранников
• Силиконовый герметик и специальная водоотталкивающая смазка.

Естественно, не забываем про набор подшипников и сальников правильной подходящей маркировки. Для собственного удобства и во избежание пустой траты денег рекомендуем приобрести эти компоненты только после того, как вы извлечете старые. На «родных» деталях имеется заводская маркировка, с помощью которой продавец вам сможет подобрать необходимую запчасть.

Верхняя крышка

Для начала потребуется снять верхнюю крышку, для чего открутите сзади саморезы, сдвиньте ее немного назад приподнимите и снимите.

Верхняя приборная и нижняя панель

Чтобы открутить переднюю панель управления сначала нужно вынуть лоток для моющих средств. Для этого выдвиньте его, нажмите на кнопку сверху и одновременно потяните лоток на себя. После этого можно приступать к откручиванию саморезов. Их количество зависит от марки и модели стиральной машины. Передняя панель соединяется проводами с управляющей платой, поэтому отсоедините все клеммы и выньте провода из гнезд. Если оставить крышку болтаться, можно попросту повредить или оборвать проводку. Не забывайте помечать провода или фотографировать этапы своих действий, чтобы впоследствии все подключить правильно и на свои места.

Нижняя панель – это та, за которой кроется сливной аварийный клапан. Она держится на защелках, которые необходимо аккуратно отжать и снять панель с зажимов.

Резиновая манжета люка

Резиновая манжета – это уплотнитель, который защищает от протеканий воды. Она надевается на край бака и видимую часть передней панели. Чтобы ее снять, нужно визуально обнаружить хомут, который ее фиксирует. Или попробуйте найти его на ощупь. Подденьте уплотнитель плоской отверткой потяните за кольцо и вытягивайте резинку. После этого снимите с передней камеры манжету и заправьте ее внутрь.

Передняя панель

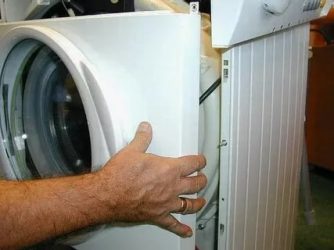

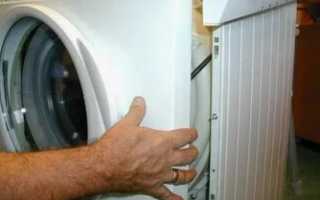

Как только с манжетой вы разобрались, принимайтесь за снятие передней панели, на которой расположена дверь загрузочного люка. Для этого саму дверь снимать не обязательно, достаточно лишь ее захлопнуть, чтобы она не мешала в процессе работы. Снизу и сверху расположены держащие элементы, которые крепят панель к корпусу.

Открутите их и приподнимите фронтальную панель. Действуйте аккуратно – в некоторых моделях есть еще специальный крючок, который поддерживает панель в правильном горизонтальном положении. После этого отсоедините провода электромагнитного замка и другие провода.

Точно так же все зафиксируйте на фото или видео, во избежание неприятных последствий и неправильного подключения проводки.

Снятие бака

Как только вы получили доступ к баку своей неисправной стиральной машины необходимо извлечь непосредственно бак. Снимаем его с амортизаторов, открутив крепления, снимаем со шкива приводной ремень, отсоединяем проводку ТЭНа и сам нагреватель. После извлечения бака понадобится так же снять приводной мотор, открутив его от самого бака.

Разборка бака и ремонт стиральных машин замена подшипника

Для получения доступа к подшипнику придется разделить бак на две половины. Если тип бака в вашем бытовом приборе разъемный, то потребуется открутить крепежные элементы или снять защитные защелки. Неразборный пластиковый бак необходимо будет распилить при помощи ножовки по металлу.

Переверните бак шкивом кверху, открутите болт и удалите шкив. Для этого потребуются некоторые усилия, поэтому воспользуйтесь деревянной киянкой или молотком.

После этого нам нужно утопить вал, для чего так же потребуется киянка или деревянная подкладка.

После того как получен доступ к подшипникам их нужно извлечь, предварительно очистив все движущие механизмы и рабочие части от загрязнений.

Осмотрев подшипники, обнаружив повреждения, смело выбиваем их и снимаем сальники.

В завершении еще раз очищаем место посадки подшипников от загрязнений, наносим смазку и устанавливаем новые элементы на старое место. После этого одеваем сальники.

Приступаем к обратной сборке. Проводится она в обратном хронологическом порядке. Т.е. чтобы сделать все верно, нужно провести все манипуляции от конца к началу, опираясь на свой фотоотчет или записи, сделанные в процессе разборки стиральной машины. Если вы сделали все правильно, то проблем с работой бытового прибора возникнуть не должно и симптомы, указывающие на износ подшипников, исчезнут. В случае вашей неуверенности, что вы делаете все правильно, можете наглядно посмотреть замена подшипника в стиральной машине видео

на нашем сайте.

: как устроен не разборный барабан стиральной машины?

еще больше видео в нашей группе в Контакте

Как разобрать стиральную машинку: инструкция

Ниже приведен порядок разборки стиральной машинки до ее «внутренностей» – барабана, двигателя, ремня, помпы, подшипников и т.д.. Строго следуйте предложенной инструкции. Если что-то пошло не так, заново пройдитесь по всем пунктам: возможно, вы что-то упустили.

Демонтируем верхнюю крышку

Чтобы снять верхнюю панель, переместитесь в тыльную сторону агрегата и открутите два самореза. Когда крышку уже ничто не будет держать, возьмитесь за панель и потяните на себя. Делайте все аккуратно, чтобы ничего не повредить.

Снимаем заднюю панель

Потяните панель в сторону. Она крепится на защелках, поэтому сложностей здесь возникнуть не должно. Если не поддается, чуть-чуть отогните защелки отверткой. Главное — не переборщите.

Убираем блок управления

Возьмите отвертку и аккуратно открутите болты фронтальной панели в верхней ее части. Отверните блок управления на 90 градусов и аккуратно снимите с крепежей. Используя сервисный крючок, четко зафиксируйте панель на боковой стороне стиралки.

Снятие передней (сервисной) панель

Перед разборкой не забудьте вытащить лоток для порошка — сначала вынуть контейнер, потом отвинтить болты, на которых он держится. Затем подденьте переднюю панель при помощи отвертки с плоским концом. На боковой стороне, внизу, с фронтальной части, нужно открутить болты.

Снять центральную панель

Просто выкрутите винты, на которых держится эта часть машинки, и полностью вытащите деталь.

Снимаем заднюю стенку

Пожалуй, снятие задней стенки – самое простое из всего, что нам придется проделать в процессе разборки стиральной машины LG. Делов-то: открутить два шурупа на самой задней стенке и легким движением руки снять ее.

Даже как-то неинтересно и несолидно, но без этого банального и, с позволения сказать, скучного действия не будет иметь смысла весь следующий процесс. Мы специально отделили его от всего того, чем мы занимались до сих пор, поскольку предыдущие процессы были скорее механическими, а на помощь нам приходила смекалка и аккуратность. Теперь же действия станут сложнее, а риск сломать машинку возрастет.

Разбор деталей стиральной машинки

Люк

Откройте люк настолько, насколько он позволяет. Вы увидите два болта, которые крепят дверцу центрифуги к центральной панели. Открутите их. Когда будете заканчивать со вторым болтом, придерживайте сам барабан, чтобы он не упал.

С правой стороны выкрутите болты крепления УБЛ, и аккуратно вытащите на себя. Теперь разомкните разъем.

Если дверца или устройство блокировки не разблокируется, читаем здесь.

Мотор

Для начала снимите ремень электропривода. Его легко найти. Он идет от шкива, который находится на барабане, и до двигателя. Снимите всю проводку, идущую к мотору и баку, а после и двигатель.

Амортизаторы и бак

Чтобы вынуть бак, для начала снимите амортизаторы и пружины. Выкрутите амортизаторы и снимите пружины, которые держат конструкцию на весу. Вытащите сам бак.

Как заменить и починить амортизаторы на стиральной машине своими руками: пошаговая инструкция

ТЭН

Водонагреватель находится с задней стороны в нижней части машинки. Чтобы снять ТЭН, открутите фиксирующую гайку в центре. Видите шпильку? Придавите ее до такой степени, чтобы она вошла вовнутрь. Возьмите отвертку с плоским наконечником, подденьте нагревательный элемент и вытащите его. Делайте все аккуратно, не повреждая деталь.

Инструкция по проверке и замене ТЭНа — водонагревателя стиральных машин

Противовесы

Эти блоки находятся спереди или сзади и удерживают машинку, чтобы она сильно не болталась во время стирки. Убираются посредством выкручивания длинных болтов, на которых закреплены.

Шланги и проводка

Первый шланг, который будет демонтирован — шланг от входного клапана. Вам понадобятся плоскогубцы. Возьмите их и отогните хомут, которые крепит шланг. Затем снимите и сам шланг вместе с хомутом.

То же проделайте со шлангом, идущим к прессостату: ослабьте хомут, отсоедините шланг, хомут и манжету. Так же отсоедините шланги, идущие к баку.

С проводами все тоже несложно. Отсоедините их, вытащив из соответствующих пазов.

Неисправности машин с вертикальной загрузкой и методы их устранения

Конечно же, для вертикальных машин актуальны и распространённые неполадки фронтальных. Но есть и свои «любимые болячки», обусловленные особенностями конструкции и компоновкой узлов таких машин. А основная особенность ремонта – получение доступа к внутренним частям машины с помощью демонтажа боковых стенок.

Вопреки расхожему мнению вертикальные стиральные машины-автомат заметно чаще подвержены такой неприятности, как протечка. А это уже может вызывать другие и более серьёзные неисправности. Но обо всём по порядку.

Рекомендации профессионалов

• Перед разбором еще раз проверьте, остановлена ли подача воды и выключен ли прибор из сети.
• В машинке присутствует много пластиковых деталей, которые легко повредить. Следите, чтобы они не ломались при разборке.
• Фотографируйте каждый шаг демонтажа, чтобы не забывать последовательность потом, во время сборки.
• Ещё один способ помочь себе при сборке: помечайте фломастерами детали, которые снимаете на конкретном этапе. Можно писать номер на самой детали, можно ставить ее на лист (или листы) бумаги и подписывать номер этапа рядом.

Схема разборки стиральной машины

Машинки любого производителя (будь то Ariston, Indesite, LG или любая другая), имеют схожее строение и принцип разбора.
Отличия могут быть в деталях, о которых чуть позже.

Основные схемы принципа разборки будут зависеть от того, горизонтальная или вертикальная загрузка у бака.

С горизонтальной загрузкой

Предварительно машинка обесточивается, с неё снимается сливной шланг, и отключают подачу воды.

Если знать схему внутреннего строения элементов и характер неполадок, можно предугадать, в какой части прибора произошла поломка и начинать разборку именно с того узла. Это поможет не делать лишней работы.

Примеры:

• Снизилось качество стирки, шум при отжиме, мокрое бельё после отжима, — проблема скорее всего в насосе (помпе) или засоре шлангов. Добраться до этих узлов лучше всего снизу, или с передней части.
• О поломке тэна скажет то, что не набирается температура. Где располагается ТЭН, нужно смотреть в инструкции. Чаще всего снимается задняя стенка, но у некоторых моделей он может быть спереди.
• Когда вода сливается слишком медленно, это проблема прессостата, или помпы. В зависимости от конструкции, деталь может быть за боковой стенкой или в верхней части за задней панелью.
• При проблемах с барабаном и его подшипниками придётся разобрать машинку полностью.

Машинка LG с горизонтальной загрузкой

Инструкция по шагам:

1. Верхняя панель. Её удерживают на своём месте пара винтов (под крестовую отвёртку) в верхней части задней стенки. После того, как они будут откручены, на крышку нужно надавить с передней стороны, а затем вверх.
2. Дозатор для порошка. Чтобы вытащить элемент, нужно нащупать пластиковую кнопку (находится по центру лотка), после её нажатия, нужно потянуть на себя – и бункер выйдет.
3. Демонтаж панели управления стиральной машины. Крепление этой детали – это пара винтов. Один из них, как правило, располагается под дозатором порошка, а другой – в противоположной части панели. С панелью обращаться нужно осторожно, лучше положить её на верхнюю часть машинки, или подвесить на специальный крючок.
4. Снятие сервисной панели. Она предусмотрена для сервисного обслуживания и сбора мелких предметов, случайно попавших в стирку, поэтому снимается очень просто – нужно только нажать на две защёлки по бокам и третью в средней части (редко, но бывает ещё один винт).
5. Фронтальная панель. Вначале резиновый хомут на люке загрузки. Обычно он держится небольшой пружиной, которую требуется подоткнуть. Затем, манжета стаскивается по кругу (помогут справиться с этим пассатижи или отвёртка). Если крышка мешается, её можно снять, скрутив несколько болтов, но если не мешает, пусть остаётся на месте. Дальше понадобится отыскать все фиксаторы, которые держат переднюю стенку (они могут быть под нижней панелью, на замке загрузочного люка). Также панель держат крючки и чтобы снять её с них, деталь немного приподнимают. Электроразъём вынимается из устройства блокировки люка – теперь панель свободна полностью.
6. Обратная сторона. Здесь всё гораздо проще, чтобы снять заднюю стенку нужно просто открутить болты по периметру (их может быть достаточно много).

Очень часто домашние мастера решают сами ремонтировать поломки в стиральных машинах, ведь это дешевле, чем везти агрегат в сервис. Как разобрать стиральную машину LG для ремонта — этому посвящена данная статья.

Способы устранения неисправностей в стиральных машинах Beko рассмотрим тут.

С вертикальной загрузкой

Автомат отсоединяется от слива, подачи воды и электричества.

1. Панель управления. Отвёрткой аккуратно поддевается верхняя панель управления со всех сторон. Её нужно потянуть вверх, затем в сторону задней стенки, после чего её наклоняют под таким углом, чтобы было удобно работать с проводами. Расположение проводов тщательно документируется (лучше всего – фотография). Затем провода и разъёмы демонтируются. На печатной плате находятся все крепёжные элементы, которые скручиваются, чтобы электронный модуль можно было отсоединить.
2. Боковые панели. Чтобы снять боковые стенки прибора, скручиваются все винты, нижний край отклоняется на себя и тянется вниз.
3. Передняя панель. Её крепления освобождаются после демонтажа боковых стенок.

Whirlpool с вертикальной загрузкой
